[分享] 蒲公英路由器组网测试

[复制链接]

主题

好友

53

积分

新兵上阵

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2016-8-8 12:45 |显示全部楼层
TG-NET
Anywlan微信公众号
    首先感谢数码之家和上海贝锐信息科技有限公司提供的蒲公英组网路由器试用活动,让我在第二季,于720 日拿到了蒲公英组网路由器。原活动地址http://bbs.mydigit.cn/read.php?tid=1617602。后期应该还有更多的活动,希望大家能够继续踊跃参加。
下面就请大家慢慢欣赏蒲公英组网路由器




包裹啊包裹。平时不少网购,一天包裹也不少,唯独拿到这个包裹,那种莫名兴奋的感觉不同于其他。蒲公英路由器(市场赠送):2个,看着就让人兴奋啊!建议下次在快递标签这里多些广告语啊,还有那么大的空地。内部的盒子,用硬纸盒包装,不是第一季的纸袋子了,很坚硬,不用担心压坏。开盒,两个路由器安静的躺在盒子里。两个蒲公英路由器,盒子相当简洁,这样能够突出产品的主要卖点。现在路由器市场太多了,不同频率,不同速度的路由器,从几十元到上千元不等,一款产品想要有生命力和竞争力,必须有自己的东西,不同于其他人的东西。蒲公英从包装上很突出重点,“给你一个互联互通的世界”,简单而明确的口号。下面有路由器的各种参数。


硬件配置
处理器(CPU): MT7620A
内存(RAM):
128MB
闪存(FLASH):
16MB
接口

1个标准Micro USB 2.0电源接口
1个自适应10/100Mbps WAN口
3个自适应10/100Mbps LAN口
网络性能
无线网络标准: 2.4GHz:IEEE 802.11b/g/n
网络协议: CSMA/CA,CSMA/CD,TCP/IP,DHCP,ICMP,NAT,
PPPoE
最高传输速率:
300 Mbps
频率范围:
2.412~2.472GHz
信道:
1~13
调制方式: CCK 、BPSK、QPSK、
OFDM
传输功率: 20dBm(max)

无线性能: 20dBm(默认)
天线

2根外置不可拆卸5dBi高增益全向天线

说明书非常简单,只是介绍了介入互联网的简单方法,路由器的设置,网络的组建等等都要在蒲公英云管理平台完成,并有详细的操作指南,所以这里不需要详细的介绍。小巧的路由器,正面只有蒲公英这一个标志,简洁大方,突出重点。背面是路由器的基本参数。路由器的所有接口,很小巧,不到一个巴掌大。一个WAN,三个LAN,电源是MICRO USB接口,5V供电,普通手机充电器就能胜任。网络接口都是8线接口,相比4线,信号稳定很多。


电源和电源线,电源和小米手机标配电源出自同一厂家。整机电流,0.22A1.1W。标配电源是1A,完全支持未来路由器的改进,后文细说。


下面来说组网。


第一步,将路由器像普通路由器一样连上互联网,当然组网需要至少2台以上,并且两台都需要加入互联网。



第二步,进入云管理平台http://pgy.oray.com/,登陆花生壳号。点击“管理中心”-“蒲公英”,进入蒲公英管理,点击“立即创建网络”,由于网络中是没有路由器的,所以云管理平台自动转入路由器添加界面,填入路由器的SN码,在盒子外包装上和路由器底部有SN码。云管理平台识别路由器是通过SN码来实现的,每一台路由器捆绑唯一的SN码,并且和MAC地址绑定。








第三步,添加的路由器已经都能够看到了,点击两个路由器的SN码,让他们进入右边方框,输入网络名称,选择网络类型,点击完成,网络组建完成:

可以看到网络组建的情况,名称,网路类型,设备数,访问人等等。
如果在第二步添加路由器,添加第二台路由器提示已经添加,但是在路由器列表中看不到的时候,是因为两台路由器的LAN地址是一样的,都是10.168.1.1,需要进入设备管理对路由器进行设置:





点击要设置的路由器的SN,进入设备管理界面,点击右上角的SN号,可以对当前路由器进行初始化、修改LAN地址等各种管理。修改保存后,路由器会重启。退出后再次进入设备列表,点击另一台设备的SN ,可以对其他路由器进行管理。修改了不重复的LAN后,在待组网的路由器列表里面,所有的路由器都出现了。
路由器的初始化:

路由器的初始化,需要填入管理账号,手机,邮箱等等,也是为了设备安全。
路由器升级到1.70版本

组网的应用

网络组建好,可以测试能否连通。这是两次ping对方路由器的结果,网络很好,连通着。然后就可以采用\\:10.168.4.164这样的网址来访问对方电脑中的共享文件了。如果连接不上,请关闭防火墙再试试。
连通的网络,除了这种直接的链接,还可以配合DMZ,搭建FTP服务器、WEB服务器、邮件服务器等等,配合花生壳,申请域名,组建自己的文件、网站和邮件服务器。


由于论坛的限制,一天只能20张图,组网后的应用,明天再发。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?我要加入

x

主题

好友

53

积分

新兵上阵

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2016-8-8 13:15 |显示全部楼层
下面说说通过搭建FTP服务器来实现文件共享。搭建FTP服务器需要软件,最常用的就是Serv-U了。虽说是大名鼎鼎,但是我用的少,只把自己会的最基本的介绍下。

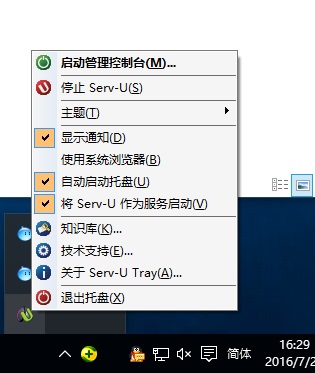

第一步,安装Serv-U,我用的是最新的15.1.2.189版本.下载地址http://www.xp510.com/xiazai/Networking/Servers/24439.html安装完成后会在后台建立Serv-U服务。右键单击电脑右下角的Serv-U图标,启动管理控制台,进行域设置和用户设置。一个Serv-U服务器有多个域,每个域又有多个用户。新手建议采用向导模式,对于不会或者不能做出判断的,就采用默认设置。

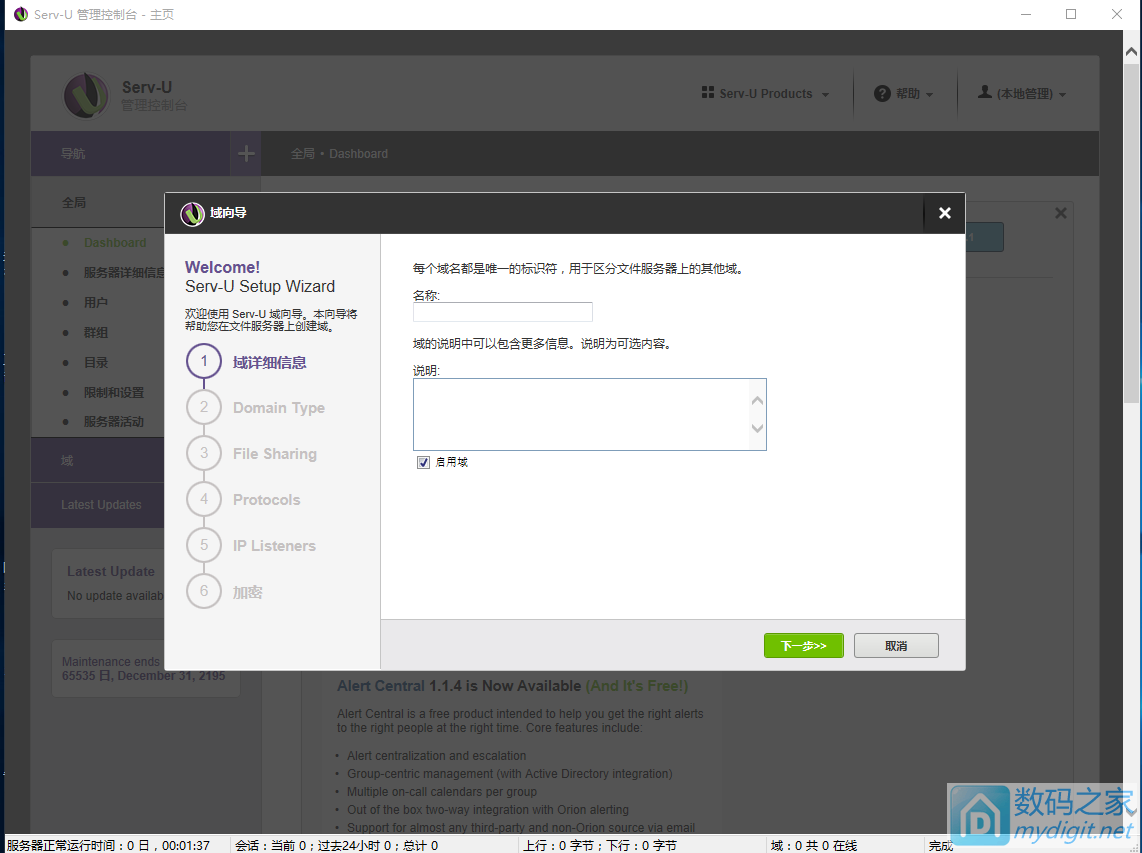

域名称和说明,说明只是为了自己能够记住域的用途,不要也可。

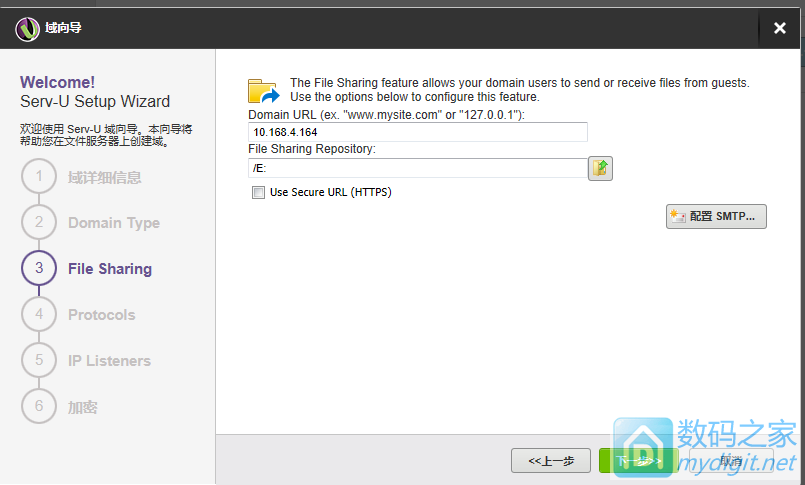

第二步忘记截图了,直接默认就行。第三部是设置Serv-U服务器的地址,就是当前电脑的地址,文件夹是域所能操作的文件夹,所有的用户只能在这个文件夹之下进行操作。

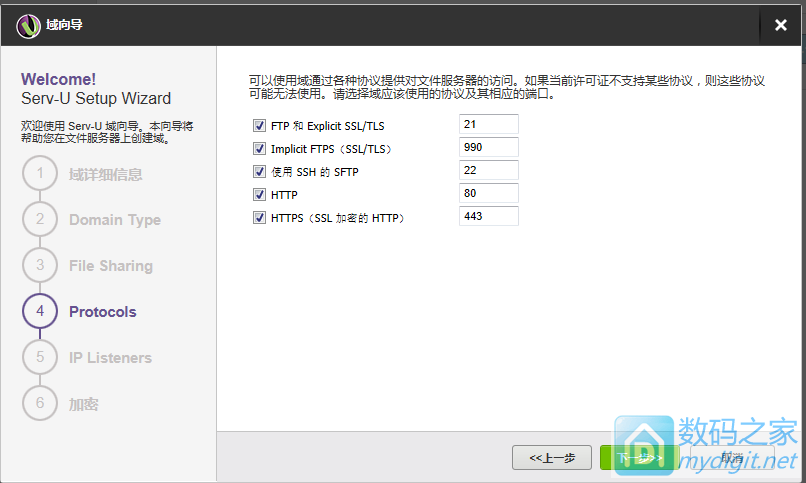

允许的服务类型,及端口,如果要使用软件来传输和管理文件,就需要用到端口,FTP的默认端口是21

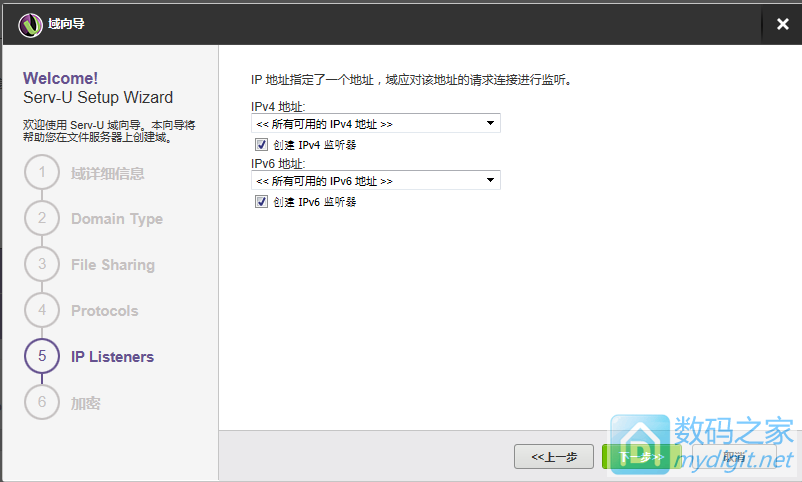

IP及监听类型,选择默认。

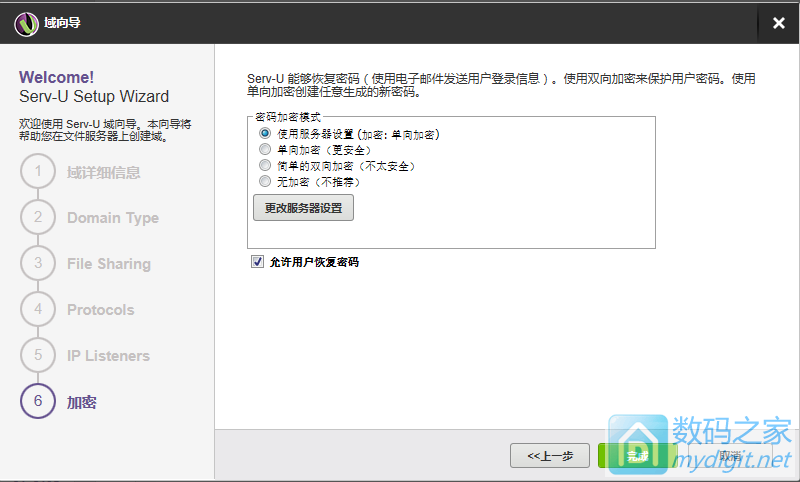

加密,选择默认。




现在域还没有用户,所以域创建完成后首先要创建用户,一样的采用向导模式。

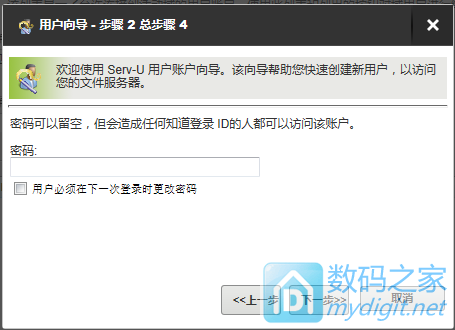

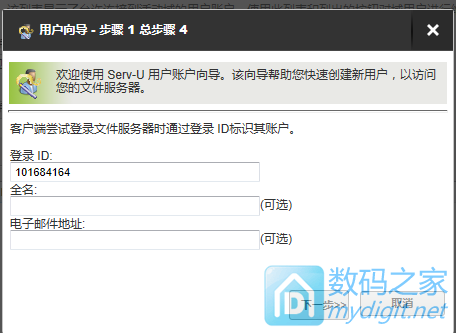

用户名和密码,用户名我用的是服务器的地址,记起来方便。密码留空,方便测试

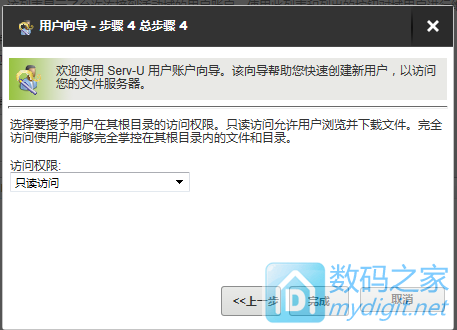

设置用户目录及权限

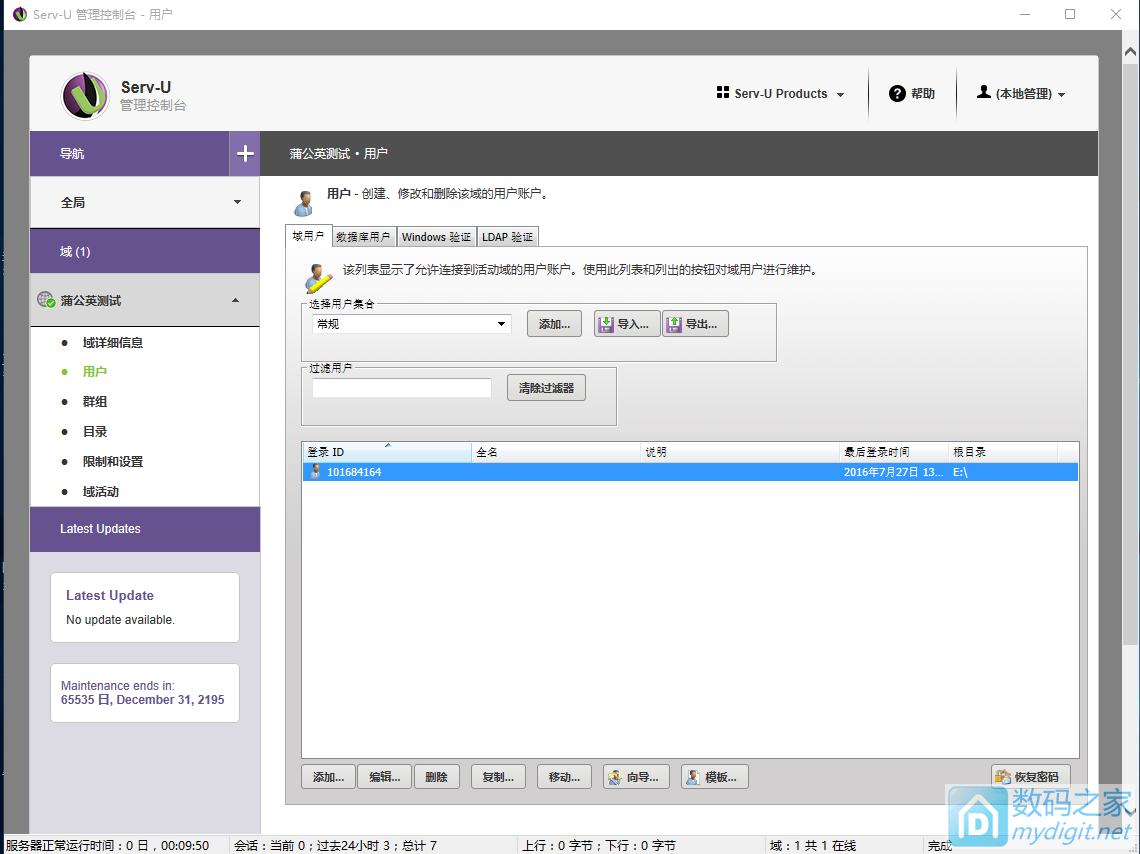

FTP服务器搭建完成,可以看到域名:蒲公英测试,以及一个用户,101684164.下面就可以在另一台路由后面的电脑进行测试了,在浏览器或者资源管理器栏输入ftp://10.168.4.164,填入用户名及密码,就可以浏览FTP服务器上的文件了,可以下载,权限允许的话,还可以上传。经过本人测试,这样的FTP服务器在不同的局域网,都可以访问,只要是在一个蒲公英的网络里面。用蒲公英路由器相比其他需要专用域名的方式来说,组建FTP文件系统要简单的多,成本也很低廉,只是需要两个路由器而已,不用去申请域名,办理各种手续什么的。如果配合DMZ和花生壳带有DDNS的免费域名,还可以组建WEB服务器和邮件服务器。这两个要复杂一些,WEB服务器曾经尝试过,并且成功了,但是没有域名,只能用类似http://10.168.4.164这样的ip地址来访问,安全性非常低。邮件服务器由于没有需求,就没有进行尝试。这三类服务器都对带宽要求比较高,建议蒲公英以后能够开发出全千兆有线的路由器,组建起来就没有网络瓶颈了。

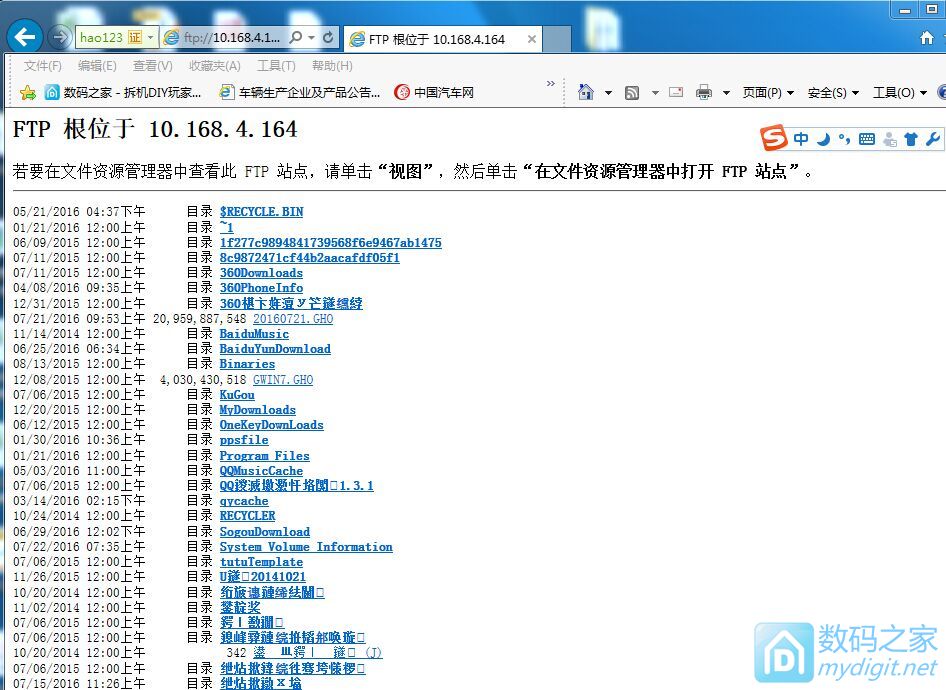

FTP服务器上的文件,用浏览器进入,中文显示乱码,如果用资源管理器进入,就可以像使用本地文件一样使用远程文件了。

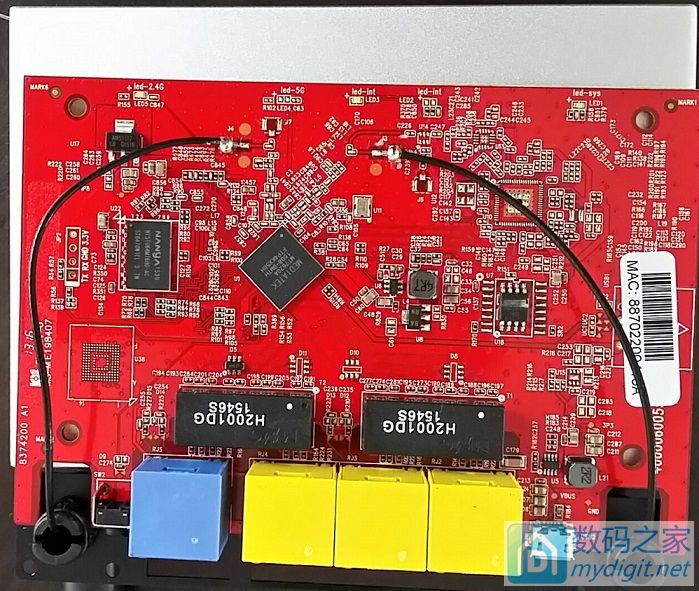

下面上拆解图,干数码的,没有几个不爱动手的。拆掉背面的6个螺丝,取下后板,很容易取出,板子嵌在铝壳中。板子很简洁,和第一季的并无任何变化。



主处理器MTK7620A128M,空的EMMC焊盘。
5G部分的焊盘,和其中一路2.4G无线信号合用一条天线。



供电电路,FLASHMAC地址下面是空的USB焊盘,有数据线路连接到MTK7620A,么有供电电路,不过都是5V,供电不是问题。固件并么有实现对USB的支持。这个路由器将来可以升级为带5G,带USB的多功能路由器。前面说电源设计有余量,也是为将来上5GUSB做准备的。


全文完。再次感谢上海贝锐信息科技有限公司,开发的差异化产品,开拓自己的独有的市场。目前来看,这个市场还需要时间来培养,毕竟这样的一个新鲜事物,是需要一定的时间来实现市场认可的。








回复

使用道具 举报

主题

好友

3504

积分

少校

签到天数: 222 天

[LV.7]常住居民III

发表于 2016-8-8 13:44 |显示全部楼层
只看到好多空位啊!
回复

使用道具 举报

主题

好友

8045

积分

中校

签到天数: 465 天

[LV.9]以坛为家II

发表于 2016-8-8 15:00 |显示全部楼层
汗,今天优酷这个配置才五六十块钱,这个要那么贵。。。。。。。。
回复

使用道具 举报

主题

好友

1827

积分

上尉

签到天数: 159 天

[LV.7]常住居民III

发表于 2016-8-8 20:15 |显示全部楼层
:L
回复

使用道具 举报

主题

好友

53

积分

新兵上阵

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2016-8-11 10:16 |显示全部楼层
火火的爱 发表于 2016-8-8 15:00
汗,今天优酷这个配置才五六十块钱,这个要那么贵。。。。。。。。

贵有贵的道理,在于组网,不是比无线,各有差异
回复

使用道具 举报

主题

好友

53

积分

新兵上阵

签到天数: 3 天

[LV.2]偶尔看看I

发表于 2016-8-11 10:17 |显示全部楼层
zip027 发表于 2016-8-8 13:44
只看到好多空位啊!

空位可以上5G,上USB,这个是供组网测试用的,所以简化了
